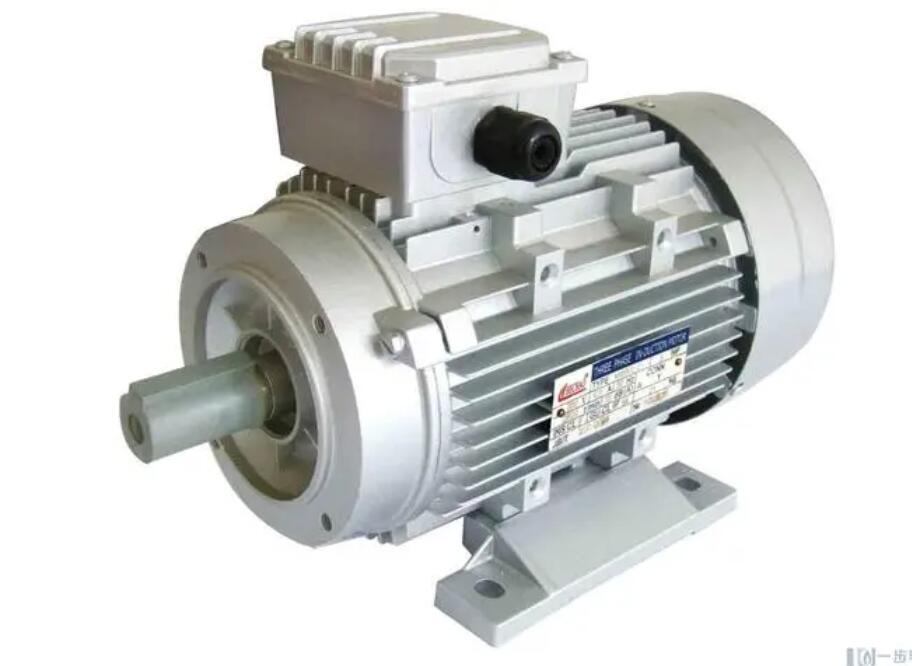

مبدأ تنظيم السرعة للمحرك غير المتزامن ثلاثي الأطوار
مبدأ العمل:
المحرك غير المتزامن ثلاثي الأطوار هو محرك تحريضي. بعد تطبيق التيار على الجزء الثابت ، يمر جزء من التدفق المغناطيسي عبر حلقة الدائرة القصيرة ويولد تيارًا مستحثًا فيها. يمنع التيار في حلقة الدائرة القصيرة تغيير التدفق المغناطيسي ، مما يؤدي إلى اختلاف طور بين التدفق المغناطيسي الناتج عن الجزء الذي يحتوي على حلقة الدائرة القصيرة وبدونها ، مما يؤدي إلى تكوين مجال مغناطيسي دوار. بعد التشغيل ، نظرًا للحركة النسبية للدوار والمجال المغناطيسي ، فإن لف الجزء المتحرك سيحفز القوة الدافعة الكهربائية والتيار ، أي أن المجال المغناطيسي الدوار سيكون له سرعة نسبية مع الدوار ، والتفاعل مع المغناطيس سوف يولد المجال عزم دوران كهرومغناطيسي لجعل الدوار يدور.
خطوة:
(1) عندما يتم توصيل المحرك غير المتزامن ثلاثي الأطوار بمصدر طاقة التيار المتردد ثلاثي الأطوار (لكل منها فرق زاوية كهربائي يبلغ 120 درجة) ، يتدفق لف الجزء الثابت ثلاثي الأطوار من خلال القوة الدافعة المغناطيسية ثلاثية الطور (محرك مغناطيسي دوار للجزء الثابت القوة) الناتجة عن التيار المتماثل ثلاثي الأطوار ويولد مجالًا مغناطيسيًا دوارًا ، والذي يدور في اتجاه عقارب الساعة بنفس السرعة n0 على طول مساحة الحلقة الداخلية للجزء الثابت والدوار.
(2) يحتوي المجال المغناطيسي الدوار على حركة قطع نسبية مع موصل الدوار. وفقًا لمبدأ الحث الكهرومغناطيسي ، يولد موصل الدوار (لف الجزء المتحرك مسارًا مغلقًا) القوة الدافعة الكهربائية المستحثة والتيار المستحث (يتم تحديد اتجاه القوة الدافعة الكهربية المستحثة بواسطة قاعدة اليد اليمنى).
(3) وفقًا لقانون القوة الكهرومغناطيسية ، تحت تأثير القوة الدافعة الكهربائية المستحثة ، سينتج الموصل الدوار تيارًا مستحثًا بشكل أساسي في نفس اتجاه القوة الدافعة الكهربائية المستحثة. يخضع موصل الدوار الحامل للتيار للقوة الكهرومغناطيسية في المجال المغناطيسي الناتج عن الجزء الثابت (يتم تحديد اتجاه القوة بقاعدة اليد اليسرى). تشكل القوة الكهرومغناطيسية عزم دوران كهرومغناطيسي على عمود دوران المحرك ، وتدفع دوار المحرك للدوران في اتجاه دوران المجال المغناطيسي ، وتنتج طاقة ميكانيكية عندما يتم تحميل عمود المحرك بحمل ميكانيكي. نظرًا لأن التدفق المغناطيسي للجزء بدون حلقة ماس كهربائى أعلى من الجزء المزود بحلقة ماس كهربائى ،
