نوع حشية الأسطوانة الشائعة

نوع حشية الأسطوانة الشائعة

تشمل حشيات الأسطوانة الشائعة حشية مطاطية مركبة من الأسبستوس (غير الأسبستوس) ، حشية معدنية مغطاة (مكسو بالنحاس مكسو بالحديد) ، حشية طلاء مركبة ، حشية معدنية مركبة وحشية حلقة مطاطية معدنية.

وفقًا لخصائص المواد الخام المختلفة ، يمكن تقسيم حشية الأسطوانة إلى حشية أسطوانة اللوح النحاسي ، وحشية أسطوانة اللوح المركب ، وحشية أسطوانة الأسبستوس. ضع Viton DAI-EL على سطح لوح الفولاذ المقاوم للصدأ. تتمتع DAI-EL بمقاومة للحرارة ، ويمكنها تحمل التسخين والتبريد المتكرر ، ومقاومة ممتازة للزيت وختم.

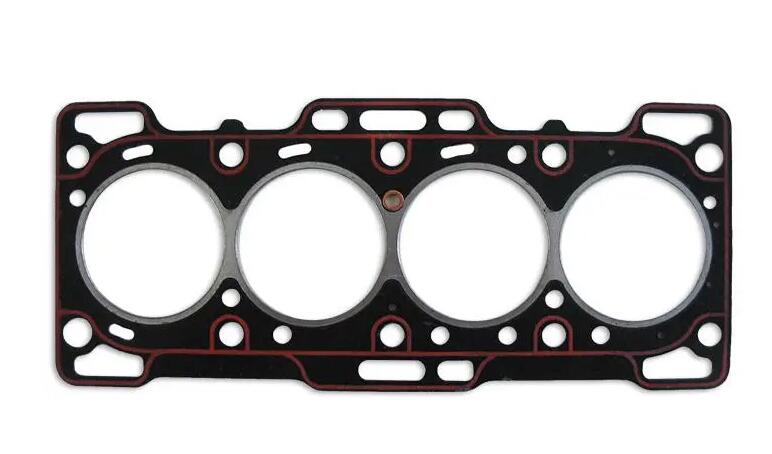

طوقا حلقة مطاطية معدنية

تنقسم حشية الحلقة المطاطية المعدنية هيكليًا إلى حشية حلقة مطاطية متكاملة أحادية الطبقة ، وحشية حلقة مطاطية مثبتة بطبقة واحدة وحشية حلقة مطاطية متعددة الطبقات. يشير قولبة الفلكنة المتكاملة إلى الفلكنة لمرة واحدة للحلقة المطاطية لثقب الزيت والماء عن طريق الحقن أو الصب. تستخدم هذه الطريقة لحشية حلقة مطاطية متكاملة أحادية الطبقة.

تشير طريقة الجمع بين قولبة حلقة المطاط والهيكل العظمي المعدني إلى طريقة صنع حلقات مطاطية لثقب الزيت والماء بهيكل عظمي أو بدونه على التوالي عن طريق الحقن أو التشكيل ، ثم الاتصال بهيكل عظمي معدني. تُستخدم هذه الطريقة لحشية الحلقة المطاطية ذات الطبقة الواحدة وحشية الحلقة المطاطية متعددة الطبقات.



اختيار مادة الحلقة المطاطية

بالنظر إلى أن المحرك يعمل في بيئة ذات درجة حرارة عالية ، وضغط مرتفع ، ومعدل انفجار مرتفع ، وقوة عالية ، وزيوت تشحيم ، ومضاد للتجمد ، وغاز ، ووسائط أخرى ، فإن مواد الختم لحشية أسطوانة المحرك هي أساسًا مطاط الفلور ومطاط السيليكون.

مطاط الفلور (FKM) هو نوع من المطاط الصناعي العضوي يتكون من البلمرة المشتركة للمونومرات المحتوية على الفلور. بالإضافة إلى المقاومة الممتازة للحرارة والمقاومة المتوسطة والخصائص الفيزيائية والميكانيكية الجيدة ، فإنه يحتوي أيضًا على مجموعة ضغط منخفضة ومرونة جيدة وعمر خدمة طويل. يتميز مطاط الفلورين بمقاومة ممتازة للحرارة ومقاومة الزيت ، ويمكن استخدامه كمواد لحشية الأسطوانة. العيب هو ضعف مقاومة البرودة ، ونطاق درجة حرارة العمل - 30 ~ + 230 ℃.

يشتمل نظام المعالجة لمطاط الفلور على المعالجة بالأمين ، وعلاج بيسفينول (بوليول) ومعالجة البيروكسيد. تتميز تقسية الكبريت بالأمين بمجموعة ضغط كبيرة ، بينما تتميز عملية تقسية البيسفينول (بوليول) بمجموعة ضغط منخفضة ولكن مقاومة الماء ضعيفة بشكل طفيف. تتميز عملية تقسية البيروكسيد بمقاومة ممتازة للماء ومقاومة لبعض المركبات الأمينية في زيت التشحيم دون تكسير. أداؤها الشامل متوازن نسبيًا ، لكن السعر باهظ الثمن.

مطاط السيليكون (VMQ) هو مطاط خاص به ذرات السيليكون والأكسجين في السلسلة الرئيسية. إنه يتمتع بمقاومة ممتازة لدرجات الحرارة العالية والمنخفضة ، لكن مطاط السيليكون العادي لديه قوة ميكانيكية منخفضة ، ومقاومة للزيت ومقاومة للمذيبات. نطاق درجة حرارة التشغيل: - 60 درجة مئوية ~ + 230 درجة مئوية.



1.اختيار المواد لحشية حلقة مطاطية متكاملة أحادية الطبقة

يمكن أن تكون مادة الحلقة المطاطية المتكاملة أحادية الطبقة عبارة عن مطاط فلور بيروكسيد مبركن ، ومطاط ثنائي مفلكن مفلكن وسيليكون مقاوم للزيت.

يمكن إنتاج حشية الحلقة المطاطية المتكاملة أحادية الطبقة عن طريق الحقن والقولبة.

مقارنة بالقولبة ، فإن آلة الحقن لها المزايا التالية:

المنتجات المشكلة لها نسيج كثيف وحجم دقيق وخصائص فيزيائية وكيميائية جيدة ؛

② وقت معالجة قصير وكفاءة إنتاج عالية ؛

ارتفاع معدل استخدام المواد الخام وانخفاض تكلفة الإنتاج ؛

④ مساحة أرضية صغيرة ، والتي يمكن أن توفر مساحة الإنتاج ؛

⑤ عملية بسيطة ، كثافة عمالة منخفضة ودرجة عالية من الأتمتة.

ومع ذلك ، نظرًا للهيكل المعقد والاستثمار الكبير لآلة التشكيل بالحقن وقوالبها ، فإن المعالجة الميكانيكية والصيانة تحتاجان إلى مستوى عالٍ من التكنولوجيا ، وهو مناسب لكميات كبيرة من المنتجات. بالإضافة إلى ذلك ، من أجل تقليل الفاقد من المطاط ، يمكن استخدام آلة حقن المطاط ذات العداء البارد.



2-اختيار المواد لحشية حلقة مطاطية ذات طبقة واحدة وحشية مطاطية متعددة الطبقات

يمكن أن تكون مادة ثقب الزيت لحشية الحلقة المطاطية ذات الطبقة الواحدة وحشية الحلقة المطاطية متعددة الطبقات عبارة عن مطاط مفلور مفلكن من ثنائي الفينول أو سيليكون مقاوم للزيت ، في حين أن المطاط المفلكن المفلكن البيروكسيد غالي الثمن ولا يمكن اختياره.

يمكن أن تكون مادة ثقب الماء من مطاط السيليكون العادي أو مطاط السيليكون المقاوم للزيت ، في حين أن المطاط المفلكن المفلكن البيروكسيد غالي الثمن ولا يمكن استخدامه.



ملخص

يعمل المحرك في بيئة ذات درجة حرارة عالية ، وضغط مرتفع ، ومعدل انفجار عالي ، وقوة عالية ، وزيوت تشحيم ، ومضاد للتجمد ، وغاز ، وغيرها من الوسائط ، ويتطلب مواد عالية من الزيت وثقب الماء. زيت حشية المطاط المعدني ومواد ثقب الماء هي أساسًا مطاط الفلور ومطاط السيليكون لتلبية المتطلبات. يمكن اختيار أنواع مختلفة من المطاط لحشيات الحلقة المعدنية المطاطية ذات الهياكل المختلفة. يمكن أن تكون مادة الحلقة المطاطية المتكاملة أحادية الطبقة عبارة عن مطاط فلور بيروكسيد مبركن ، ومطاط ثنائي مفلكن مفلكن وسيليكون مقاوم للزيت. يمكن أن تكون مادة ثقب الزيت لحشية الحلقة المطاطية ذات الطبقة الواحدة وحشية الحلقة المطاطية متعددة الطبقات عبارة عن مطاط مفلور مفلكن من ثنائي الفينول أو سيليكون مقاوم للزيت ، في حين أن المطاط المفلكن المفلكن البيروكسيد غالي الثمن ولا يمكن اختياره. يمكن أن تكون مادة ثقب الماء من مطاط السيليكون العادي أو مطاط السيليكون المقاوم للزيت. المطاط المفلكن المعالج بالبيروكسيد باهظ الثمن ولا يمكن استخدامه.
