ما هو منظم الجهد الأوتوماتيكي وما مواصفاته

ما هو منظم الجهد الأوتوماتيكي وما مواصفاته

AVR (منظم الجهد الأوتوماتيكي) هو جهاز إلكتروني مختوم ينظم طاقة خرج مقوم المحرك المثير عن طريق التحكم في المجال المغناطيسي للمثير منخفض الطاقة ، وذلك لتلبية متطلبات التحكم في تيار المجال المغناطيسي للآلة الرئيسية وتثبيت جهد الخرج للمولد الخالي من الفرشاة. لها تردد منخفض ولا يوجد جهاز حماية إشارة الإدخال. وهي مجهزة أيضًا بوظيفة تعويض موازية لتلبية طلب العملاء لتوسيع السعة.



لديها وظائف ضبط الجهد ، ضبط الاستقرار ، ضبط خصائص تردد / الجهد F / V ، حماية التردد المنخفض F / V ، ضبط انخفاض الجهد F / V ، حد تيار الإثارة ، تعديل التقاطع الإيجابي المتوازي (تعديل التدلي) ، ويمكن أن يكون يتم التحكم فيها عن طريق مقياس الجهد الخارجي للتشذيب ومنظم عامل الطاقة.

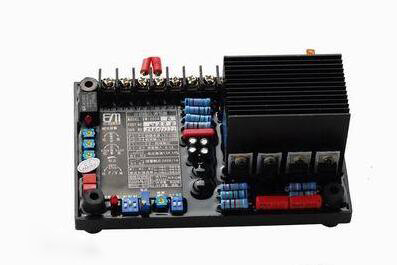

بأخذ SY-AVR-2058 كمثال ، المواصفات العامة هي كما يلي:

أقصى خرج 4A 95VDC

معدل تنظيم الجهد ≤ 0.5٪

مقاومة مجال المولد 15 أوم بحد أدنى ± 8٪ مع مقياس جهد خارجي 1 ك Ω 1/2 وات

إنشاء الجهد (المرحلة الأولية) عندما يكون الجهد المتبقي أكبر من 5 فولت 25 هرتز ، سيتم إنشاء الجهد تلقائيًا

حماية التردد المنخفض دائرة حماية مدمجة مع انخفاض جهد الخرج عندما تنخفض سرعة المحرك

درجة حرارة التشغيل: - 40 درجة مئوية ~ 60 درجة مئوية



وظيفة الكتلة الطرفية:

1.K1 و K2 عبارة عن مفاتيح مجال مغناطيسي ، والتي يجب أن تكون ذات دائرة قصر وجسور عندما لا تكون قيد الاستخدام.

2.P2 و P3: محطات الإدخال لإمداد طاقة المجال المغناطيسي.

3.2 و 3: الكشف عن محطات إدخال الطاقة.

4.1 و 2: إنهما واقعان افتراضيان خارجيان ، ويجب أن تكون دائرة قصرهما وسدهما عندما لا يكونان قيد الاستخدام.

5.X ، XX: X هو المجال المغناطيسي F + ، XX هو المجال المغناطيسي F -.

6.S1 و S2: تدلى (انخفاض السرعة) ، طرف إدخال CT.

7. J1 ~ J8: حدد وصلة مرور 2-3 ، 4-5 ، 6-7.
