نوع ملف الإشعال
ملف الإشعال مقسم إلى نوعين حسب الدائرة المغناطيسية: النوع المغناطيسي المفتوح والنوع المغناطيسي المغلق.

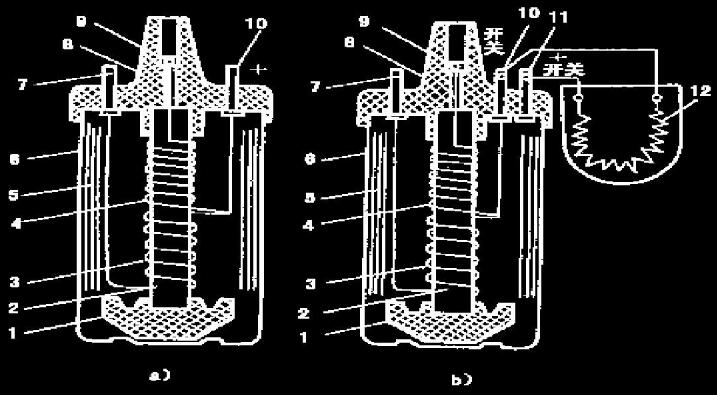

فتح ملف الإشعال الدائرة المغناطيسية
عادة ما يكون ملف إشعال الدائرة المغناطيسية للدائرة المفتوحة عبارة عن هيكل على شكل علبة. يتكون من عدة صفائح فولاذية من السيليكون لتشكيل نواة حديدية على شكل قضيب ، ويتم لف الملف الثانوي والملف الأساسي على التوالي على الجزء الخارجي من قلب الحديد. قطر السلك للملف الثانوي هو 0. 05 ~ 1mm سلك مطلي بالمينا ، مع لفات من 20000 ~ 30000. قطر السلك للملف الأساسي هو 0. 5 1 0 مم ، أكثر سمكًا من الملف الثانوي ، وعدد الدورات 150 ~ 300 فقط. يتم لف الملف الأساسي على الجزء الخارجي من الملف الثانوي ، وبالتالي فإن تغيير التدفق المغناطيسي الناتج عن الملف الثانوي هو نفسه تمامًا مثل الملف الأساسي. اتجاه لف الملف الأولي والملف الثانوي هو نفسه. يتم توصيل نهاية بداية الملف الثانوي بموصل خرج الجهد العالي ، أحد طرفيها متصل بنهاية البداية للملف الأساسي والطرف "+" للمبيت. يتم توصيل أحد طرفي الملف الأساسي بالطرف "I" للمبيت ومجمع ترانزستور الطاقة في جهاز الإشعال. يتحكم جهاز الإشعال في فتح وإغلاق تيار الملف الأساسي.

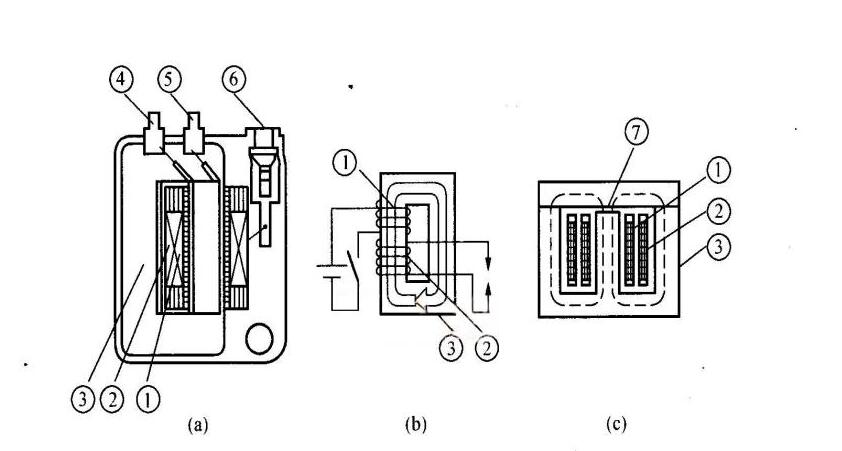

ملف إشعال الدائرة المغناطيسية المغلقة
يتم إغلاق النواة المغناطيسية لملف الإشعال بالدائرة المغناطيسية المغلقة. يمر التدفق المغناطيسي عبر النواة المغناطيسية ، وتبلغ نفاذية اللب المغناطيسي حوالي 10000 ضعف نفاذية الهواء. لذلك ، إذا أراد ملف الإشعال بالدائرة المغناطيسية المفتوحة الحصول على نفس التدفق المغناطيسي مثل ملف الإشعال بالدائرة المغناطيسية المغلقة ، فيجب أن يكون للملف الأساسي قوة دافعة مغناطيسية كبيرة (لفات الأمبير). لذلك ، يجب استخدام الملف الأساسي مع المزيد من المنعطفات وقطر السلك الأكبر ؛ عدد لفات الملف الأساسي كبير. إذا كنت ترغب في الحصول على نفس نسبة الدوران ، فأنت بحاجة إلى زيادة عدد لفات الملف الثانوي. لذلك ، من المستحيل تصغير ملف إشعال الدائرة المفتوحة. على العكس تماما، يمكن أن يقلل ملف الإشعال بالدائرة المغناطيسية المغلقة بشكل فعال من القوة الدافعة المغناطيسية للملف وتصغير ملف الإشعال بسبب مقاومته المغناطيسية الصغيرة. في الوقت الحاضر ، تم تصغير ملف الإشعال بالدائرة المغناطيسية المغلقة تمامًا ويمكن دمجه مع جهاز الإشعال وحتى شمعة الإشعال. يتم إشعال الغاز المضغوط القابل للاحتراق في الأسطوانة بواسطة شمعة الإشعال. ملف الإشعال التقليدي مفتوح مغناطيسي. قلبها الحديدي مصنوع من صفائح فولاذية من السيليكون 0.3 مم ، ولب الحديد ملفوف بملف ثانوي وملف أولي. بالنسبة للنوع المغناطيسي المغلق ، يتم لف الملف الأساسي بقلب حديدي مشابه لـ III ، ويتم لف الملف الثانوي خارجيًا. يتكون خط القوة المغناطيسي من قلب حديدي ، مكونًا دائرة مغناطيسية مغلقة. مزايا ملف الإشعال بالمجال المغلق هي أقل تسرب مغناطيسي ، فقدان طاقة صغير وصغير الحجم. لذلك ، تم استخدام ملف الإشعال للمجال المغلق على نطاق واسع في نظام الإشعال الإلكتروني.
