ما هي أجهزة استشعار المولدات شائعة الاستخدام؟
جهاز استشعار يحول سرعة دوران جسم دوار إلى خرج كهربائي. مستشعر السرعة هو جهاز قياس غير مباشر يمكن تصنيعه بطرق ميكانيكية وكهربائية ومغناطيسية وبصرية وهجينة. وفقًا لأشكال الإشارة المختلفة ، يمكن تقسيم مستشعر السرعة إلى نوع تناظري ونوع رقمي. قيمة إشارة الخرج للأول هي دالة خطية للسرعة ، وتردد إشارة الخرج للأخير يتناسب مع السرعة ، أو أن فاصل ذروة الإشارة يتناسب عكسياً مع السرعة. سبب التنوع الكبير والتطبيق الواسع لأجهزة استشعار السرعة هو أن المحركات المختلفة تستخدم على نطاق واسع في أنظمة التحكم الآلي والأدوات الأوتوماتيكية. في كثير من الحالات ، هناك متطلبات صارمة للقياس الدقيق للسرعة المنخفضة (مثل أقل من دورة واحدة في الساعة) ، سرعة عالية (مثل مئات الآلاف من الثورات في الدقيقة) ، وسرعة ثابتة (مثل الخطأ عبارة عن أجزاء قليلة فقط لكل عشرة آلاف) وسرعة فورية. السرعة الشائعة الاستخدامتتضمن المستشعرات الكهروضوئية ، والسعة ، والمقاومة المتغيرة والمولدات السريعة.

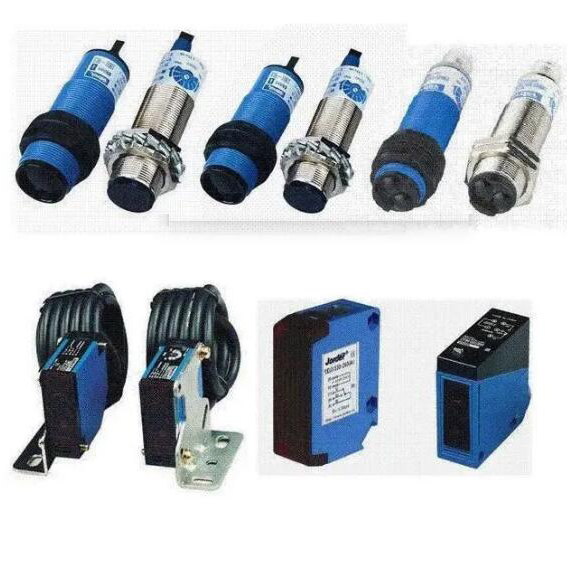

ينقسم مستشعر السرعة الكهروضوئي إلى نوع الإسقاط ونوع الانعكاس. لوحة القراءة ولوحة القياس لمستشعر سرعة الإسقاط الكهروضوئي لها نفس الخلوص. يدور قرص القياس مع الكائن المقاس ، وسيخضع الضوء المسقط من مصدر الضوء إلى العنصر الحساس للضوء (انظر المستشعر الكهروضوئي) لتغيير فاتح وداكن في كل مرة يدور فيها عبر الفجوة ، ويخرج العنصر الحساس للضوء إشارة نبضية حالية . تم تجهيز المستشعر الكهروضوئي العاكس بعلامة انعكاس على المحور المقاس ، والضوء المنبعث من مصدر الضوء يسقط على المحور المقاس من خلال العدسة والفيلم الشفاف. عندما يدور محور الدوران ، ستتغير انعكاسية علامة الانعكاس على بقعة العرض. عندما يزيد الانعكاس ، يُسقط الضوء المنعكس على العنصر الحساس للضوء من خلال العدسة ، ثم يتم إرسال إشارة نبضية ؛ عندما ينخفض الانعكاس ، لا يوجد لدى المستشعر إشارة. يمكن قياس سرعة دوران العمود عن طريق حساب الإشارات خلال فترة زمنية معينة.
ينتمي مستشعر سرعة الممانعة المتغيرة إلى مستشعر الممانعة المتغيرة. يمكن تحويل ثلاثة أنواع أساسية من مستشعرات التردد المتغير ، وأجهزة الاستشعار الحثية ، ومستشعرات المحولات ، وأجهزة استشعار التيار الدوامي إلى مستشعرات السرعة. تستخدم أجهزة استشعار السرعة الاستقرائية على نطاق واسع. يستخدم تغيير التدفق المغناطيسي لتوليد الإمكانات المستحثة. تعتمد إمكاناتها على معدل تغير التدفق المغناطيسي. يمكن تقسيم هذا النوع من أجهزة الاستشعار إلى نوع الدائرة المغناطيسية المفتوحة ونوع الدائرة المغناطيسية المغلقة وفقًا لهيكلها. يحتوي مستشعر سرعة الدائرة المغناطيسية المفتوحة على هيكل بسيط وإشارة خرج صغيرة ، وهو غير مناسب للاستخدام في الأماكن ذات الاهتزازات الخطيرة. يتكون مستشعر سرعة الدائرة المغناطيسية المغلقة من ترس خارجي ، وترس داخلي ، وملف ، ومغناطيس دائم مثبت على عمود الدوران. التروس الداخلية والخارجية لها نفس عدد الأسنان. عندما يكون العمود الدوار متصلاً بالعمود المقاس ويدور معًا ، تتغير المقاومة المغناطيسية بسبب الحركة النسبية للعتاد الداخلي والعتاد الخارجي ، ويتم إنشاء إمكانات تحريض التيار المتردد في الملف. يمكن قياس السرعة المقابلة عن طريق قياس الجهد الكهربائي.
