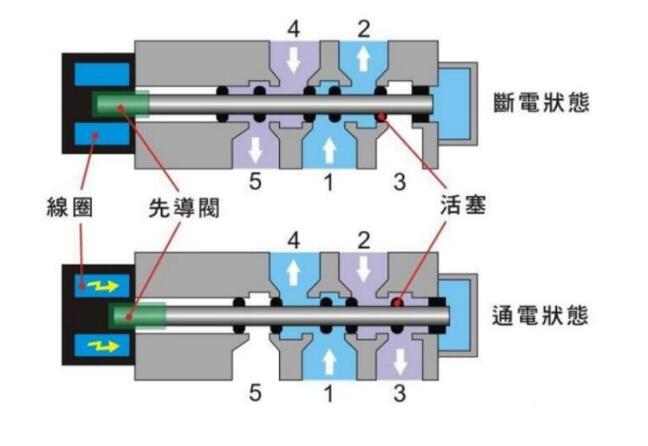

رسم تخطيطي لمبدأ العمل ووظيفة صمام الملف اللولبي الهوائي
صمام الملف اللولبي الهوائي هو أحد صمامات الملف اللولبي. كثير من الأصدقاء لا يعرفون مبدأه عند استخدامه. اليوم ، سأقدم لك مقدمة مفصلة لمبدأ العمل والرسم التخطيطي لصمام الملف اللولبي الهوائي ، بالإضافة إلى وظيفة صمام الملف اللولبي الهوائي.
صمام الملف اللولبي الهوائي
صمام الملف اللولبي هو جهاز صناعي يتم التحكم فيه بواسطة الكهرومغناطيسية. إنه عنصر أساسي تلقائي يستخدم للتحكم في السوائل. إنه ينتمي إلى المشغل ، وصمام الملف اللولبي الهوائي هو واحد منهم. يتحكم في حركة جسم الصمام لمنع أو تسرب فتحات تصريف الزيت المختلفة. عادة ما تكون فتحة مدخل الزيت مفتوحة. يدخل الزيت الهيدروليكي في أنابيب تصريف الزيت المختلفة ، ثم يتم دفع مكبس أسطوانة الزيت بضغط الزيت الموجود في صمام الملف اللولبي الهوائي ، وبهذه الطريقة ، يتم التحكم في الحركة الميكانيكية لصمام الملف اللولبي بالكامل عن طريق التحكم في التيار للمغناطيس الكهربائي للصمام اللولبي الهوائي.
مبدأ عمل صمام الملف اللولبي الهوائي
توجد تجاويف مغلقة في صمام الملف اللولبي الهوائي ، ويتم فتح الفتحات في مواضع مختلفة من خلال الفتحات. كل ثقب في صمام الملف اللولبي الهوائي يؤدي إلى أنابيب زيت مختلفة. يوجد في منتصف التجويف الصمام ، ويوجد مغناطيسان كهربائيان على كلا الجانبين. الملف المغناطيسي الذي على جانبه ينشط جسم الصمام سوف ينجذب إلى أي جانب ؛ يقوم صمام الملف اللولبي الهوائي بسد أو تسريب فتحات تصريف الزيت المختلفة عن طريق التحكم في حركة جسم الصمام ، في حين أن فتحة مدخل الزيت مفتوحة بشكل طبيعي ، وسيدخل الزيت الهيدروليكي أنابيب تصريف الزيت المختلفة ، وبعد ذلك سيكون مكبس أسطوانة الزيت مدفوعًا بضغط الزيت في صمام الملف اللولبي الهوائي ، لذلك سيتم التحكم في الحركة الميكانيكية لصمام الملف اللولبي بالكامل عن طريق التحكم في تيار الصمام اللولبي.
موضع عمل صمام الملف اللولبي الهوائي (أي فتح أو إغلاق صمام الملف اللولبي) هو موضع قلب صمام صمام الملف اللولبي الهوائي. تقوم وحدة التحويل الكهربائية بتحويل الإشارة الكهربائية إلى إشارة هوائية ، ومن ثم يتحكم دخل الإشارة الكهربائية في الإخراج الهوائي. ينفذ صمام الملف اللولبي تحرير أو تغيير أو إيقاف تدفق الهواء وفقًا للأمر. من بين صمامات الملف اللولبي ، يعد صمام عكس التحكم في الملف اللولبي هو الجزء الأكثر أهمية.
مبدأ العمل الرئيسي لصمام الملف اللولبي الهوائي هو استخدام القوة الكهرومغناطيسية المتولدة في الملف اللولبي لدفع مفتاح قلب الصمام لتحقيق الغرض من عكس تدفق الهواء. أي ، في الدائرة الهوائية ، يتحكم صمام الملف اللولبي في الصمام العكسي ، والذي يستخدم للتحكم في ممر تدفق الهواء للمرور عبر أو قطع أو تغيير اتجاه تدفق الهواء المضغوط. ينقسم صمام الملف اللولبي المباشر وصمام الملف اللولبي التجريبي وفقًا لوضع الدفع والتغيير للصمام العكسي في جزء التحكم في صمام الملف اللولبي. يمكن لصمام الملف اللولبي المباشر أن يستخدم القوة الكهرومغناطيسية بشكل مباشر لدفع عكس قلب الصمام ، بينما يستخدم صمام الملف اللولبي التجريبي إخراج ضغط الهواء التجريبي بواسطة الطيار الكهرومغناطيسي لدفع عكس قلب الصمام.
وظيفة صمام الملف اللولبي الهوائي
هناك وظيفتان رئيسيتان لصمام الملف اللولبي الهوائي: إحداهما لإخماد الضوضاء ، أو أن الصوت مرتفع جدًا عند استنفاد صمام الملف اللولبي ، خاصةً عندما يكون هناك العديد من صمامات الملف اللولبي ؛ ثانيًا ، يمكن أن يمنع الغبار والجسيمات الدقيقة الأخرى في البيئة من دخول صمام الملف اللولبي ، مما قد يتسبب في انسداد حركة قلب الصمام اللولبي ، وبالتالي تقليل عمر خدمة الصمام اللولبي.
أسلاك صمام الملف اللولبي الهوائية:
يمكن توصيل المرحلتين مباشرة ، وتحتاج المراحل الثلاث فقط إلى الاتصال بخط الصفر والخط المباشر.
يستخدم صمام الملف اللولبي للتحكم في اتجاه التدفق الهيدروليكي. يتم التحكم في الأجهزة الميكانيكية في المصنع بشكل عام بواسطة أسطوانات هيدروليكية ، لذلك سيتم استخدام صمام الملف اللولبي.
